Трансформатор прогрева бетона КТПТО 80

Область применения трансформатора КТПТО

• Термообработка монолитных плит, колонн, ригелей и стен при отрицательных температурах.​
• Прогрев сборных железобетонных изделий, узлов и стыков.
• Использование для прогрева грунта при устройстве фундаментов и подземных коммуникаций.​
• Применение на стройках гражданского и промышленного назначения, в мостостроении и при возведении ЛЭП.

Расшифровка обозначения КТПТО‑80‑0,38 У1

• К — комплектная.
• Т — трансформаторная.
• П — подстанция.
• ТО — для термообработки бетона и грунта.
• 80 — номинальная мощность трансформатора, кВА.
• 0,38 — номинальное напряжение на стороне НН, кВ (380 В).
• У1 — климатическое исполнение и категория размещения по ГОСТ 15150‑69 (наружная установка).

Конструкция и преимущества станции прогрева КТПТО 80

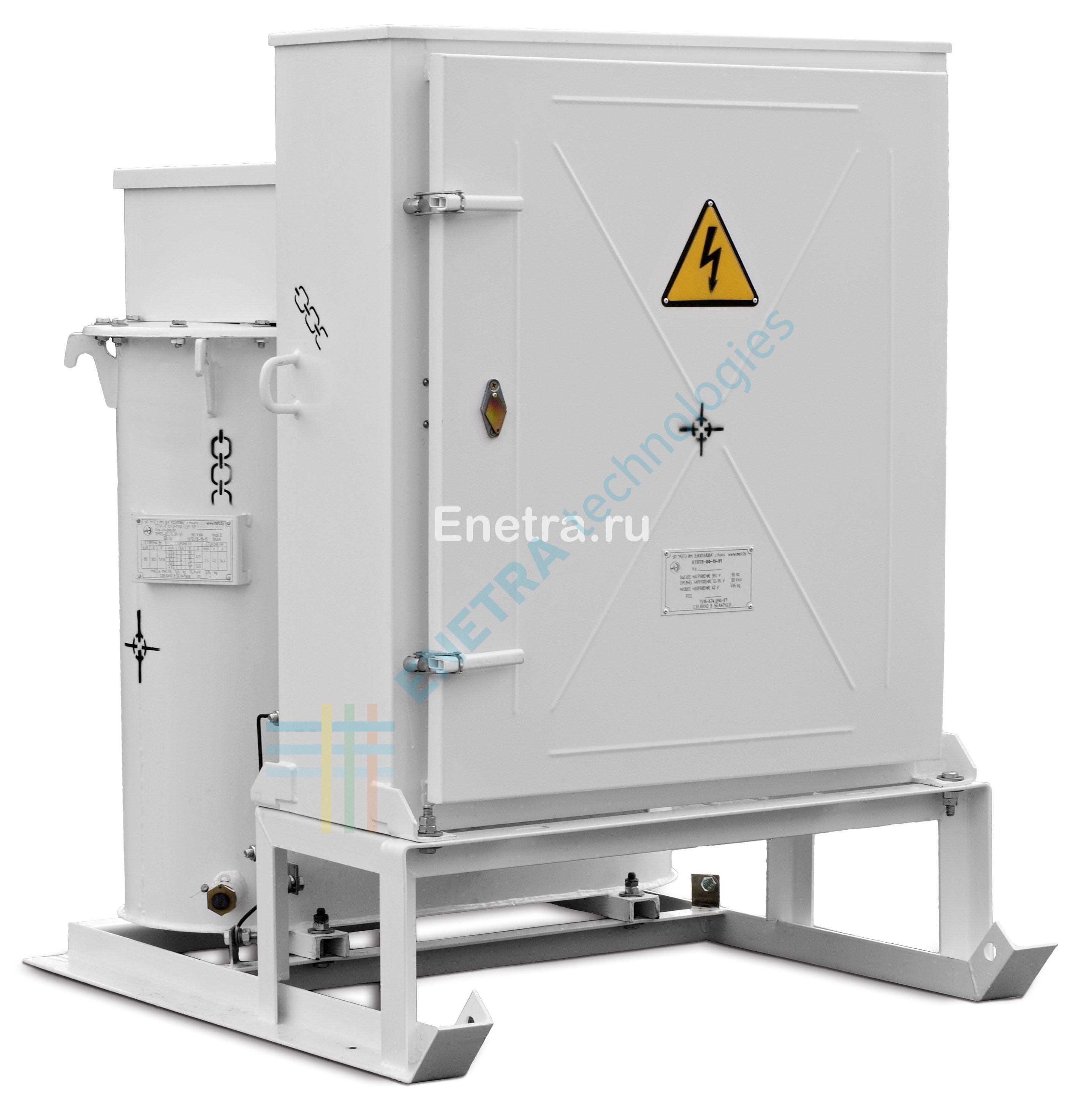

Подстанция КТПТО 80 представляет собой единый металлический блок, внутри которого размещены силовой трансформатор, аппараты защиты и коммутационные устройства. Понижающий трехфазный трансформатор мощностью 80 кВА с естественным масляным охлаждением рассчитан на длительный режим работы в тяжелых строительных условиях.

• Пять ступеней выходного напряжения 55 / 65 / 75 / 85 / 95 В позволяют подбирать режим прогрева под толщину конструкции, схему электропрогрева и температуру окружающей среды.
• Все силовое оборудование и органы управления смонтированы в защищенном корпусе, пригодном для транспортировки краном или автотехникой.
• На лицевой панели расположены приборы контроля (амперметры, вольтметр) и органы управления, что обеспечивает наглядный контроль токов и напряжений в цепях прогрева.
• Конструктивные блокировки исключают включение подстанции при открытых дверцах и уменьшают риск аварийных ситуаций.
• Шкаф управления бескаркасный, имеет защиту от брызг, его дверь запирается на замок и может быть опломбирована. Панель управления, закрепленная на петлях, располагается за дверцей шкафа, на ней расположены измерительные приборы, реле времени, сигнальные элементы и аппараты управления. За счет конструкции зажимов можно подсоединить кабель сечением до 70 мм. Есть возможность на каждую фазу можно подключить до 3 кабелей к цепям для электропрогрева.
• За защиту от коротких замыканий и перегрузок трансформатора отвечает автоматический выключатель, который установлен на вводе. Также предусмотрены выключатели-автоматы для защиты временного освещения, цепей управления и трехфазного ручного электроинструмента.

Технические характеристики

Комплектация станции прогрева

• Трехобмоточный силовой трансформатор ТМТО-80/0,38,
• Корпус,
• Аппараты защиты,
• Панель управления,
• Клеммные выводы для подключения проводов ПНСВ или электродов,
• Комплект эксплуатационной документации.

Условия эксплуатации и требования безопасности

Подстанция КТПТО 80 предназначена для эксплуатации на открытом воздухе при соблюдении требований инструкции по эксплуатации и норм по электробезопасности. Подключение и обслуживание выполняется только персоналом с соответствующей группой по электробезопасности.

• Перед включением проверяются сопротивление изоляции, наличие и состояние заземления, целостность кабелей и отсутствие утечек масла.
• Выбор режима прогрева и длительности термообработки выполняется согласно проекту производства работ и действующим нормативным документам по зимнему бетонированию.
• Запрещается эксплуатация подстанции при повреждении корпуса, открытых дверцах или срабатывании защитных аппаратов без выяснения причин.
