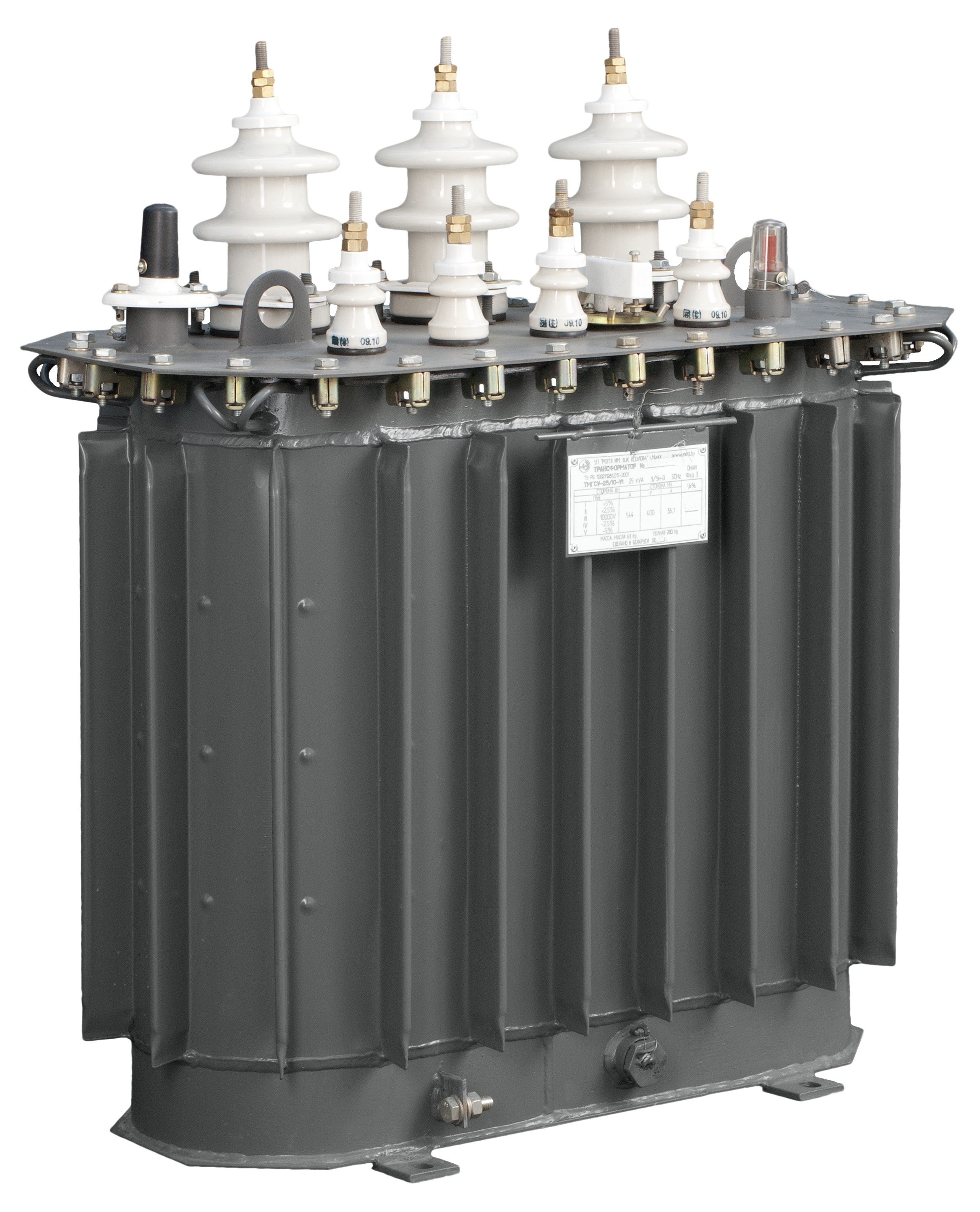

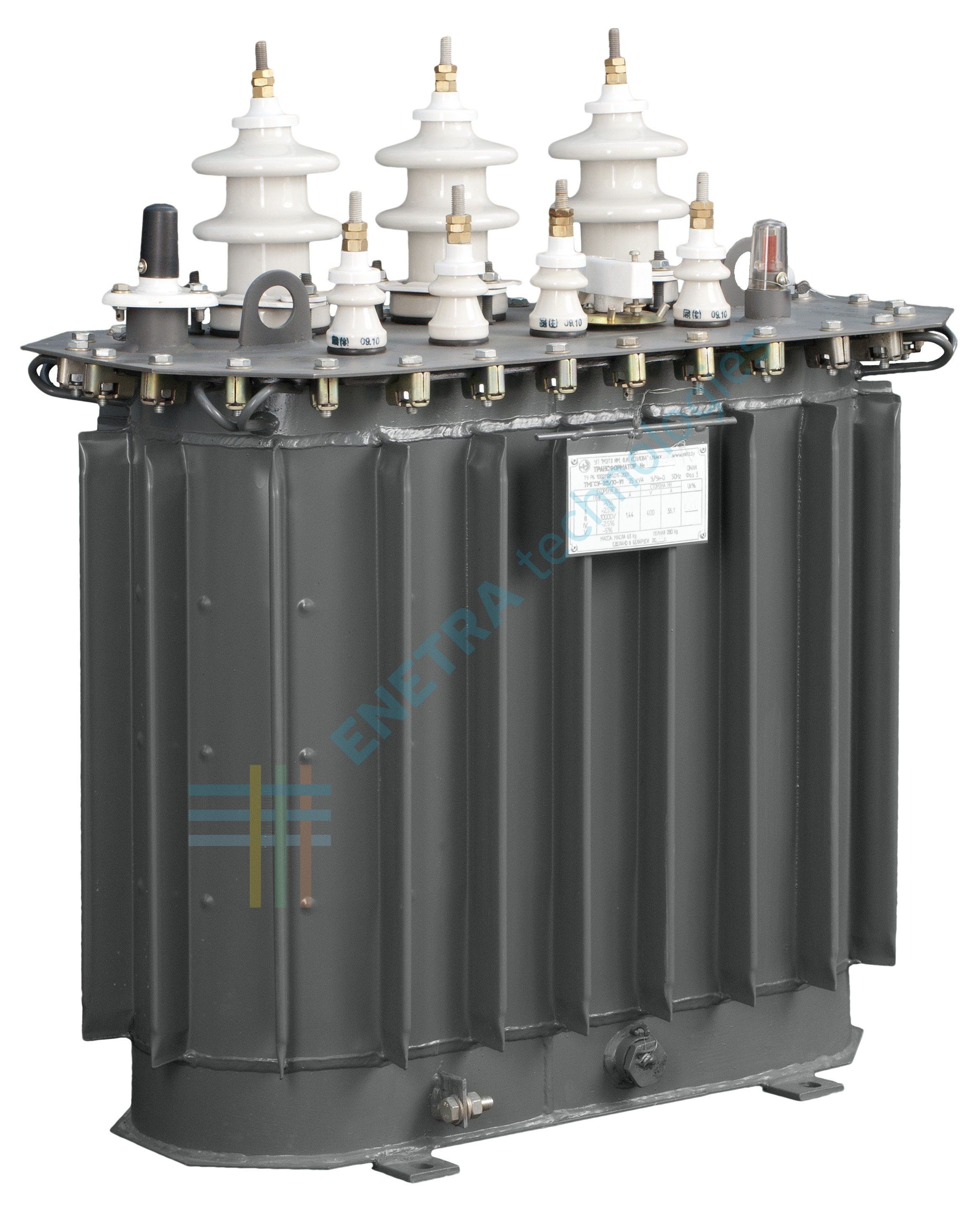

Трансформатор ТМГ-25/10/0,4 У/Ун-0 УХЛ1

Технические характеристики трехфазного ТМГ-25/10/0,4

• Ток холостого хода: 3%
• Напряжение короткого замыкания: 4,5%
• Масса: 230-240 кг (масло 63 кг)
• Габариты: 800×520×930 мм

Конструктивные особенности

• ТМГ выполнен на Ш-образном магнитопроводе из электротехнической стали с алюминиевыми обмотками.
• Обмотка НН изготовлена из алюминиевой фольги, обмотка ВН — из круглого алюминиевого провода. Это обеспечивает повышенную надёжность.
• Обмотки изолированы кабельной бумагой и электрокартоном для защиты от электрического пробоя между витками.
• Герметичный бак ТМГ без маслорасширителя с гофрированными стенками заполнен трансформаторным маслом (ГК, ВГ или АГК).
• Гофры компенсируют тепловое расширение масла, исключая контакт с атмосферой, т.о. масло не окисляется и сохраняет диэлектрические свойства.
• Материалы изоляции и уплотнений рассчитаны на климатическое исполнение У1 для работы в умеренном климате при температуре от -60°C до +40°C.
• Схема соединения обмоток У/Ун-0 обеспечивает нулевую группу соединения с заземлённой нейтралью на стороне НН.

Комплектация

ТМГ оснащён:

• переключателем регулировки напряжения ПБВ на ±2,5% или ±5%;
• маслоуказателем поплавкового типа;
• жидкостным термометром в гильзе;
• предохранительным клапаном сброса давления;
• вводами ВН и НН с фарфоровыми изоляторами;
• контактными зажимами для кабелей;
• заземляющим болтом;
• рым-болтами для транспортировки.

Преимущества силового трансформатора

• Долговечность без обслуживания. Герметичная конструкция ТМГ-25 обеспечивает срок службы 25-30 лет без замены масла и капитального ремонта. Отсутствие маслорасширителя исключает протечки и попадание влаги.
• Надёжность при перегрузках. Усиленные алюминиевые обмотки ТМГ выдерживают ударные токи короткого замыкания. Гофрированные стенки эффективно отводят тепло, предотвращая перегрев трансформатора.
• Готовность к монтажу. ТМГ-25 поставляется залитым маслом, не требует пусконаладки. Компактные габариты упрощают установку на КТП.
• Экономичность. Низкие потери холостого хода и короткого замыкания снижают расход электроэнергии и эксплуатационные затраты.

Особенности эксплуатации

Условия наружной или внутренней установки:

• Открытые площадки и закрытые помещения.
• Бетонное основание или металлоконструкции КТП.
• Высота до 1000 м над уровнем моря.
• При наружной установке — защита от прямых солнечных лучей навесом.

Регулировка напряжения:

• Переключение ПБВ только при отключённом трансформаторе и снятом напряжении.
• Диапазон регулировки ±2,5% или ±5% для компенсации отклонений в сети.

Обслуживание:

• ТМГ-25 не требует обслуживания масла весь срок службы.
• Ежегодный визуальный осмотр на отсутствие течей.
• Проверка показаний термометра и маслоуказателя.

Ограничения:

• Недопустима эксплуатация при вибрации и ударных нагрузках.
• Запрещена работа в химически активной или взрывоопасной среде.
