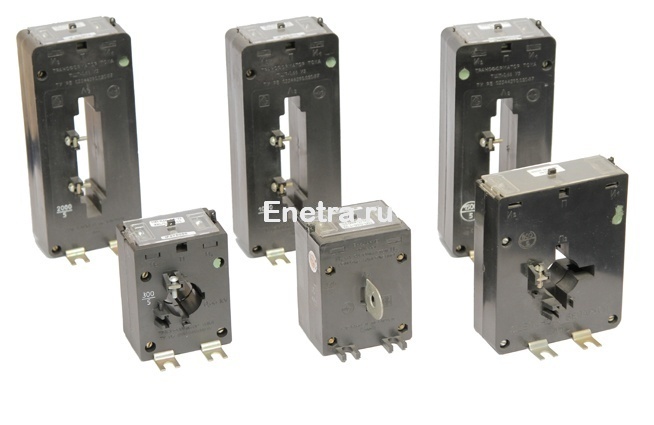

Трансформатор ТШП-0,66-III-5-1-5000/5 У3
Трансформаторы тока ТШП предназначены для передачи сигнала измерительной информации измерительным приборам и применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджеру сайта с помощью специальной формы связи или по телефону 8 (800) 770-06-88.
Трансформаторы тока ТШП-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформаторы соответствуют требованиям ГОСТ 7746-2001.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Трансформаторы устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы – встраиваемые, допускают установку в пространстве в любом положении.
Класс нагревостойкости изоляции – В по ГОСТ 8865-93.
Сердечники трансформаторов тока на первичные токи 10 … 500 А класса точности 0,5S имеют два варианта конструктивного исполнения: 1- из электротехнической стали; 2 – комбинированный из электротехнической стали и нанокристаллического сплава. Сердечники трансформаторов класса точности 0,2 и 0,2S имеют вариант конструктивного исполнения 2 – комбинированный из электротех-нической стали и нанокристаллического сплава. Номер варианта конструктивного исполнения
сердечника входит в состав условного обозначения трансформатора тока.
Трансформаторы тока ТШП-0,66 с уширенным окном для токоведущей шины на первичные токи 400 … 5000 А имеют следующие варианты исполнения в зависимости от размера окна:
I – 23х103 мм (трансформаторы на первичные токи 800 … 2000 А);
II – 38х81 мм (трансформаторы на первичные токи 400 … 1000 А);
III – 60х131 мм (трансформаторы на первичные токи 1000 … 5000 А).
Сердечник трансформаторов выполнен из электротехнической стали. Номер варианта исполнения отверстия так же входит в состав условного обозначения этих трансформаторов.
Контактные зажимы вторичной обмотки закрыты прозрачной пластмассовой крышкой, которая, при необходимости, может быть опломбирована Энергонадзором.
Трансформаторы проходят поверку представителями Госстандарта.
В конструкции трансформаторов ТОП-0,66 и ТШП-0,66 предусмотрено наличие двойных контактов, предназначенных для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и, для класса точности 0,5S; 0,2 и 0,2S пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует хищению электроэнергии.
Трансформаторы соответствуют требованиям ГОСТ 7746-2001.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Трансформаторы устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы – встраиваемые, допускают установку в пространстве в любом положении.
Класс нагревостойкости изоляции – В по ГОСТ 8865-93.
Сердечники трансформаторов тока на первичные токи 10 … 500 А класса точности 0,5S имеют два варианта конструктивного исполнения: 1- из электротехнической стали; 2 – комбинированный из электротехнической стали и нанокристаллического сплава. Сердечники трансформаторов класса точности 0,2 и 0,2S имеют вариант конструктивного исполнения 2 – комбинированный из электротех-нической стали и нанокристаллического сплава. Номер варианта конструктивного исполнения
сердечника входит в состав условного обозначения трансформатора тока.
Трансформаторы тока ТШП-0,66 с уширенным окном для токоведущей шины на первичные токи 400 … 5000 А имеют следующие варианты исполнения в зависимости от размера окна:
I – 23х103 мм (трансформаторы на первичные токи 800 … 2000 А);
II – 38х81 мм (трансформаторы на первичные токи 400 … 1000 А);
III – 60х131 мм (трансформаторы на первичные токи 1000 … 5000 А).
Сердечник трансформаторов выполнен из электротехнической стали. Номер варианта исполнения отверстия так же входит в состав условного обозначения этих трансформаторов.
Контактные зажимы вторичной обмотки закрыты прозрачной пластмассовой крышкой, которая, при необходимости, может быть опломбирована Энергонадзором.
Трансформаторы проходят поверку представителями Госстандарта.
В конструкции трансформаторов ТОП-0,66 и ТШП-0,66 предусмотрено наличие двойных контактов, предназначенных для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и, для класса точности 0,5S; 0,2 и 0,2S пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует хищению электроэнергии.
| Производитель | ОАО "МЭТЗ им. В.И. Козлова", г. Минск |
| Длина, мм | 68 |
| Ширина, мм | 120 |
| Высота, мм | 222 |
| Масса полная, кг | 2.07 |
